Artikeln förklarar hur man i version 2025.1 av 2c8 Modeling Tool kan använda färgprofilen för att visualisera objekt med olika färger baserat på fältvärden. Funktionen gör det möjligt att tydligare särskilja typer av information, status eller egenskaper inom samma objekttyp, vilket underlättar kommunikation och analys i modeller. Artikeln beskriver steg för steg hur användaren skapar egna fält, kopplar dem till färgprofiler och definierar visuella villkor.

Vad är villkorsbaserade objektfärger?

- Tidigare gick det bara att sätta en standardfärg per objekttyp.

Från och med version 2025.1 är det möjligt att sätta olika standardfärger på samma objekttyp baserat på fältvärden.
En anpassad färgprofil för objekt är ett sätt att tydligt markera olika typer av information eller tillstånd i modellerna. Det kan handla om att skilja på processnivåer, typer av system, krav eller om en aktivitet är värdeskapande eller inte. Genom att tilldela specifika färger till olika aspekter skapas en tydligare överblick och underlättad kommunikation, särskilt i komplexa organisationer eller systemkartläggningar.

Hur skapas en villkorsbaserad färgprofil?

För att skapa en anpassad färgprofil i 2c8 som bygger på verksamhetsspecifik data, kombinerar du färgprofiler med egnadefinerade fält.

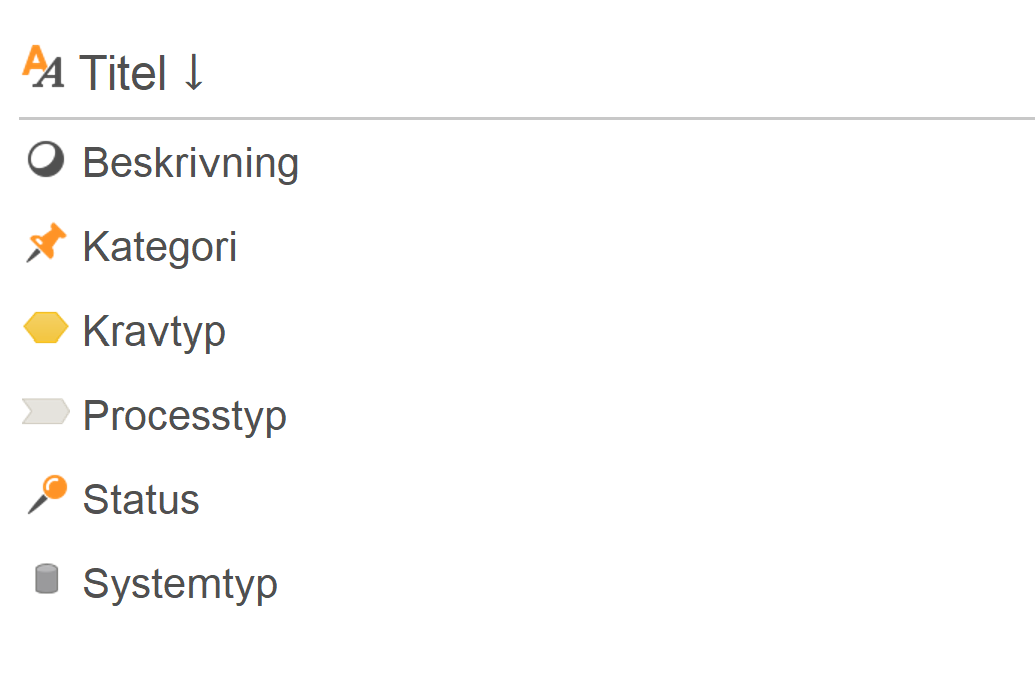

Steg 1: Skapa egendefinierade fält.

Gå till Utforskaren > Beskrivningar och fält.

Skapa ett nytt fält med typ baserat på behov:

Rullgardin (ex. Kravtyp: Intern/Extern krav)

Rullgardin (ex. Processtyp: Ledningsprocess/Kärnprocess/Stödprocess)

Steg 2: Skapa/ändra en färgprofil.

Om du redan har en färgprofil behöver du inte skapa en ny.

Gå till Verktyg > Färgprofiler.

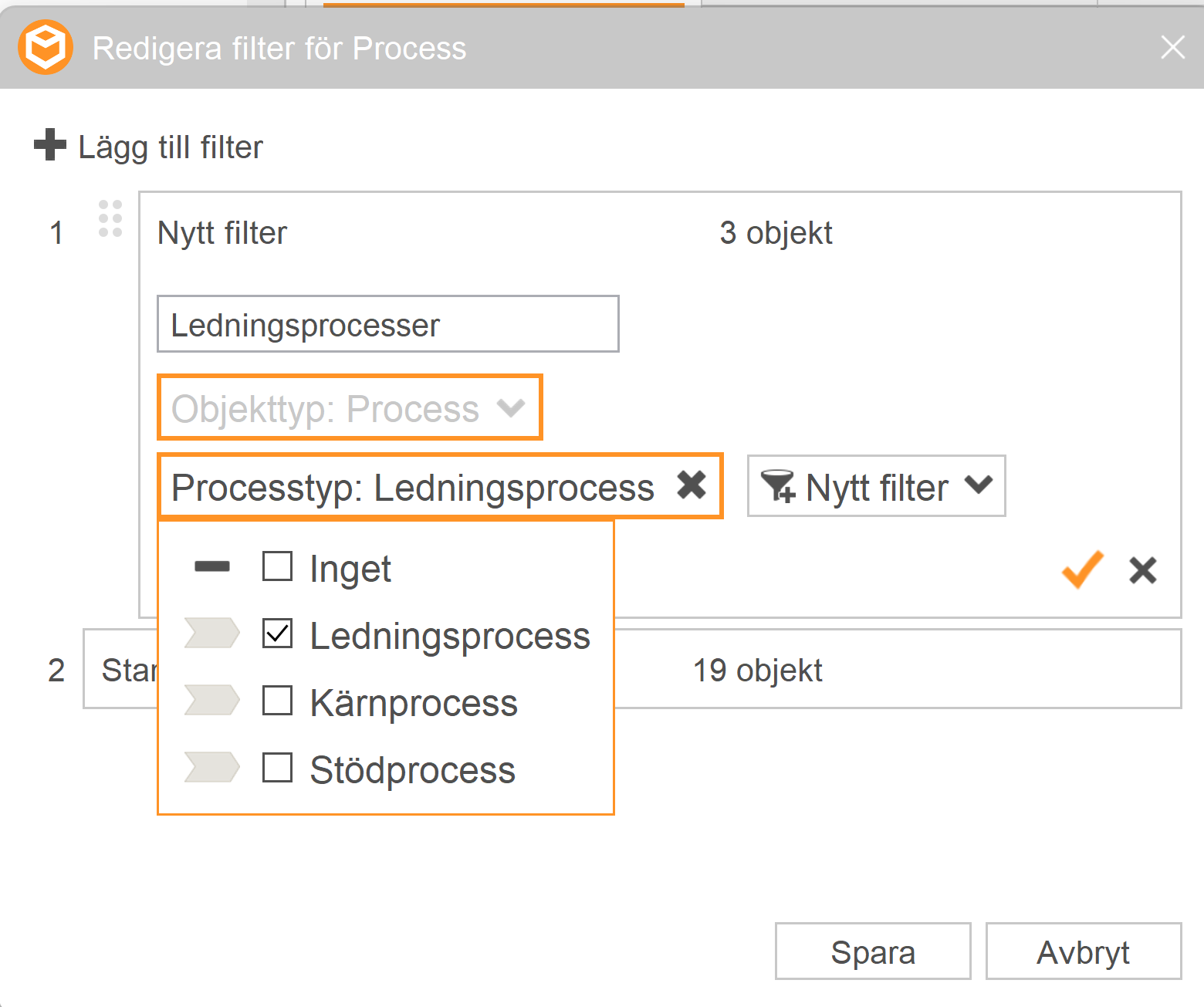

Klicka på objektet du vill ha fler olika färger och som du skapat fält på. Klicka på pennan i nedra högra hörnet. Klicka på lägg till filter.

Klicka på pennan för det nya filtret och sätt ett namn.

Klicka på nytt filter och välj fältet som är kopplat till objektet och välj ett av alternativen som du vill kunna sätta en färg för. Repetera tills du skapat ett filter för samtliga valmöjligheter. Klicka på Spara.

I nedre hörnet kan du välja vilket av filtren du vill ändra färg för.

Klicka på Ok när du är klar.

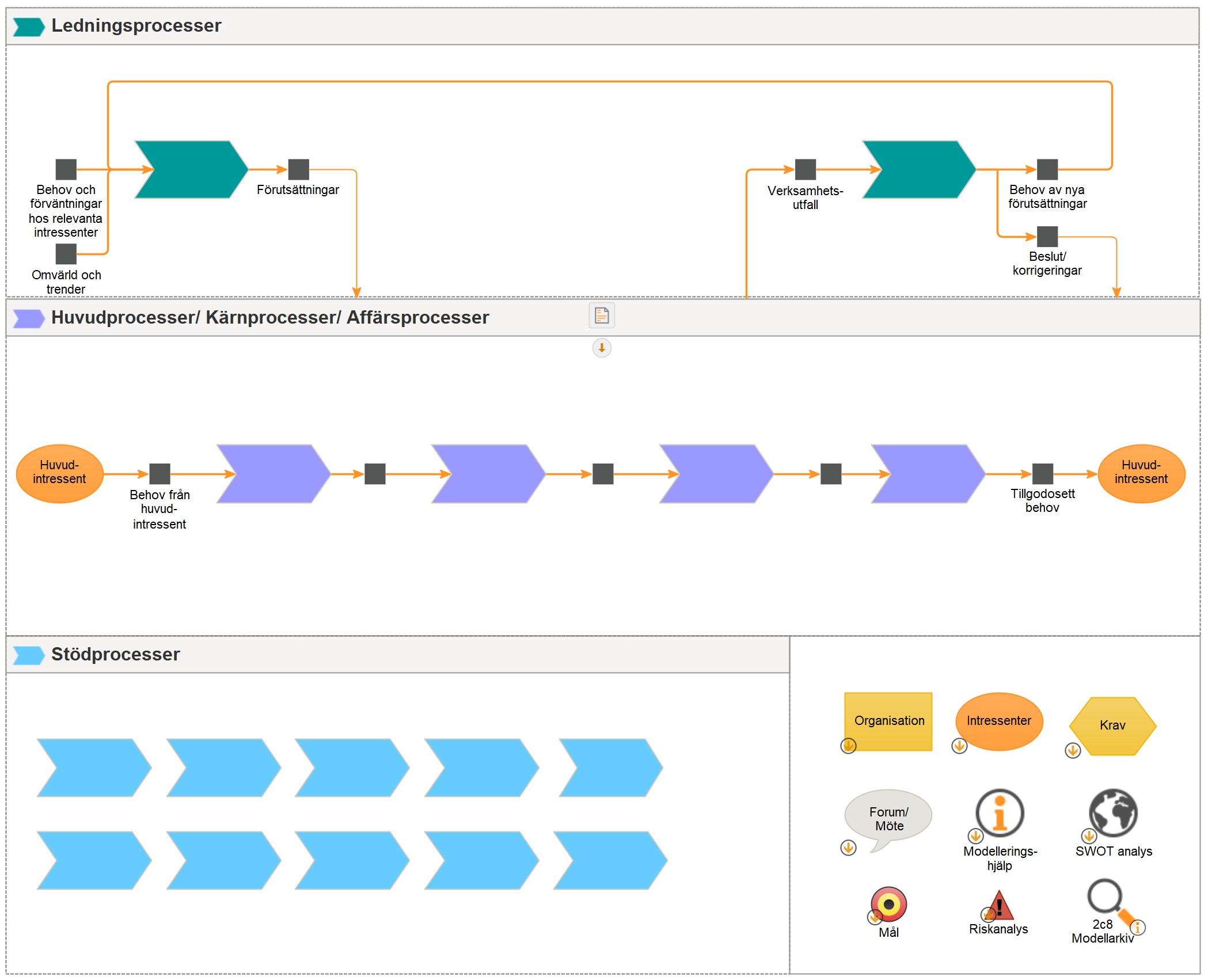

Du har nu lagt till villkor för olika färger på objekt.

Färgerna kommer automatiskt att ändras när objekt har sina fält ifyllda och färgprofilen är aktiv.

Förslag på användningsområden

• Strategisk styrning: Tydliggör ansvarsfördelning med färg utifrån organisationsnivå.
• Effektivitetsanalys: Markera slöseri och förbättringspotential med färger för värde.
• Systemöversikt: Använd färgkodning för intern/extern drift vid IT-analys.
• Kravhantering: Färgsätt interna och externa krav för att snabbt särskilja var kravet kommer ifrån.
• Förbättringsarbete: Använd färger för att prioritera vilka aktiviteter/processer som ska förbättras.
