Applikationsmodellering

Permanently deleted user
  • Uppdaterad

En applikationsmodell används för att beskriva strukturen och samverkan mellan komponenter i en applikation eller ett IT-system. Applikationsmodellen kan också beskriva att ett system har en relation till ett annat system.

Applikationsobjekt och dess relationer

applikationsmodell

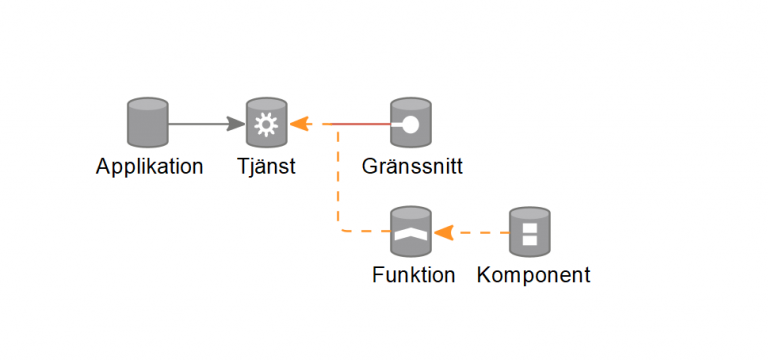

Modellen ovan är ett exempel på en applikationsmodell som visar hur en applikation är uppbyggd och den följer detta resonemang:
En  applikation har tjänster. För att använda tjänsten förutsätts ett gränssnitt. Gränssnittet är en del av tjänsten. Komponenter är en del av ett system som innebär samlade funktioner och data som exponeras (används) genom en uppsättning gränssnitt. För att utföra tjänsten krävs att nödvändiga funktioner finns tillgängliga. Funktioner används av tjänsten. Tjänsten använder funktioner.

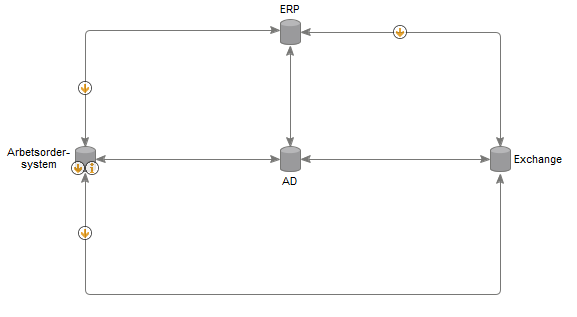

På en övergripande nivå kan förhållandet mellan applikationer beskrivas. Vi använder då relationen ”Samverkar med” då det oftast handlar om dubbelriktad information för att beskriva en integration eller informationsutbyte.
Relationen kan sedan brytas ned till en ny applikationsmodell vilket illustreras ovan med nedbrytningspilarna.

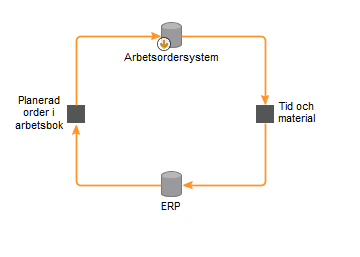

I denna modell kan vi nu modellera vilken information som utbyts mellan systemen för att få bättre översikt. Verksamhetsobjekten är inlånade från processer. Detta är ett enkelt sätt att beskriva hur två system förhåller sig till varandra och kan modelleras utifrån de behov man ser. Det underlättar också vid kravinsamling vid ett systembyte eller tester efter förändringar på systemnivå.

En bild som visar text, skärmbild, diagram, linje Automatiskt genererad beskrivning

Användningsområden för applikationsmodellen

Applikationsmodeller kan användas i flera olika sammanhang. De ger oss en bra översikt kring vår IT-miljö samtidigt som vi får möjligheten att djupdyka ner i utökade beskrivningar av applikationer, få information om vilken miljö de tillhör eller vilken koppling de har till andra system och applikationer.
Vi kan också skapa tjänstepaket bestående av olika komponenter eller applikationer som används i processerna.

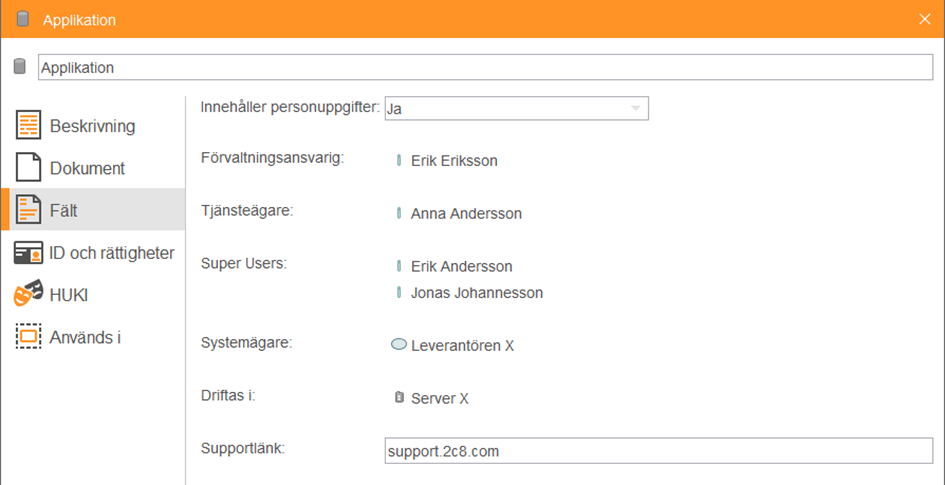

Självklart kan vi utöka beskrivningsmodellen ytterligare genom att lägga till fält på de olika objekten, så som:


• Produktägare
• Tjänsteägare
• Förvaltningsansvarig
• Super users
• Leverantör
• Supportvägar
• Innehåller personuppgifter
• Operativsystem
• m.m.

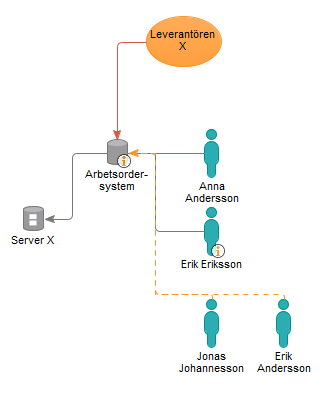

I vissa fall kan denna information med fördel modelleras med objekt exempelvis individ, intressent och integration med andra system.







En bild som visar text, skärmbild, programvara, nummer Automatiskt genererad beskrivning



Vi rekommenderar starkt denna utbildning för att lära sig hur man sätter upp dessa fält!

2c8 Modeling Tool Nivå 2 – 2c8 Academy



Tips på vägen:

Tänk på målgrupperna vilken information som läggs till. En medarbetare i processen Behöver inte samma information som en IT-ansvarig eller som en verksamhetsutvecklare. Anpassa vilken information i beskrivningar och fält som visas vid klick på applikationen och vilken som enbart finns i listor.

Tänk utifrån en “dashboard” hur du skulle vilja se den information du ska modellera så som i listor med tillhörande beskrivningsinformation. Detta för att få en uppfattning var information bör finnas och hur objekten förhåller sig till varandra.

Visste du att dokumentlänkar kan användas till mer än dokument? Webblänkar är en URL som kan gå till en webbsida eller i vissa fall direkt till ett system. Prova göra en dokumentlänk med URL en webbapplikation kopplat till applikation för enklare tillgång för medarbetaren.
