Ramobjekt i 2c8 Apps

Vad är ett ramobjekt?

Ett ramobjekt används för att gruppera och strukturera andra objekt i en modell genom att skapa en visuell och logisk ram.

När ett objekt visas som en ram kan andra objekt placeras inuti det, vilket gör det möjligt att organisera innehåll efter struktur, ansvar eller sammanhang.

Varför använda ramobjekt?

Ramobjekt används för att skapa struktur och tydlighet i modeller genom att gruppera objekt i ett gemensamt sammanhang.

De hjälper till att:

• skapa översikt i stora modeller
• tydliggöra avgränsningar mellan olika områden
• organisera processer, roller och system i logiska grupper
• minska komplexitet och förbättra läsbarheten
• underlätta analys, kommunikation och navigation

Genom att använda ramobjekt blir det enklare att förstå hur olika delar av verksamheten hänger ihop och vilken funktion de har i helheten.

När används ramobjekt?

Ramobjekt används när du vill gruppera och strukturera information i en modell.

De används ofta i:

• huvudprocesskartor för att gruppera lednings-, kärn- och stödprocesser
• övergripande verksamhetsmodeller för att visa hur verksamheten är uppdelad
• arkitektur- och systemöversikter för att samla objekt inom samma område eller domän
• modeller med många objekt och relationer där ökad struktur och läsbarhet behövs
• modeller där du vill tydliggöra ansvar, tillhörighet eller avgränsningar mellan olika områden

Hur skapar man ett ramobjekt?

För att använda ett objekt som ram i en modell:

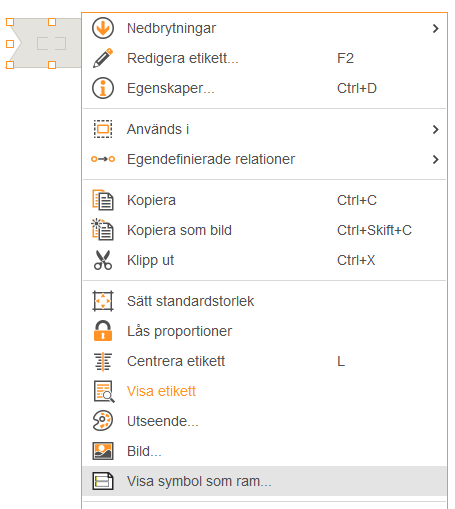

1. Placera ut objektet på modellytan.
2. Högerklicka på objektet.
3. Välj Visa symbol som ram.

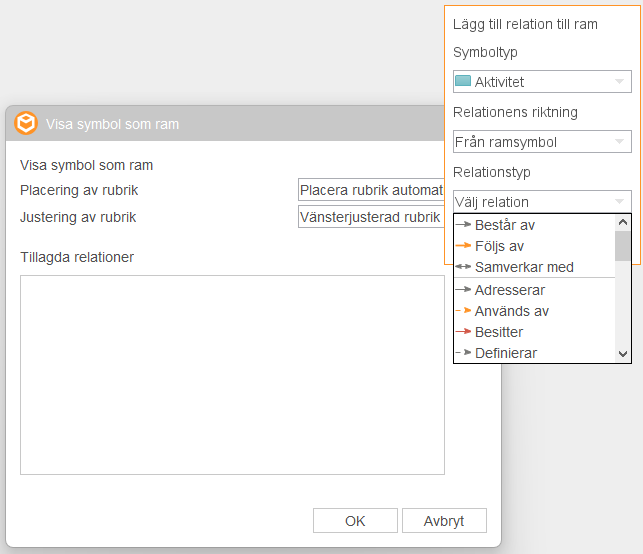

När alternativet väljs öppnas en dialog där du kan konfigurera ramobjektet.

I dialogen kan du bland annat:

• definiera vilka objekttyper som kan relateras till ramen
• välja relationstyp, till exempel Består av, Samverkar med, Används av eller Adresserar
• ange relationens riktning, antingen från ramobjektet eller till ramobjektet
• konfigurera flera olika relationer för samma ramobjekt

När inställningarna har sparats visas objektet som en ram och kan användas för att gruppera andra objekt i modellen.

Hur fungerar ett ramobjekt?

Ett ramobjekt kan:

• innehålla andra objekt visuellt i modellen
• ha egna relationer till andra objekt
• definiera hur relationer ska tolkas

Det innebär att ett ramobjekt inte bara är en visuell gruppering, utan också en aktiv del av modellen.

Relationer som definieras för ramobjektet kan användas för att beskriva hur objekten i ramen förhåller sig till andra objekt i modellen. Detta gör att relationer kan hanteras på en övergripande nivå i stället för att behöva skapas för varje enskilt objekt.

Konfigurera relationer för ramobjekt

När ett objekt används som ram kan du definiera relationer som styr hur ramen förhåller sig till andra objekt.

Du kan konfigurera:

Typ av relation

Exempel:

• består av
• samverkar med
• används av
• adresserar

Riktning på relationen

Du kan ange:

• från ramobjektet till andra objekt
• från andra objekt till ramobjektet

Flera relationer

Ett ramobjekt kan ha flera relationer samtidigt, vilket gör det möjligt att:

• koppla olika typer av objekt
• beskriva olika beroenden
• skapa mer detaljerade strukturer i en översikt

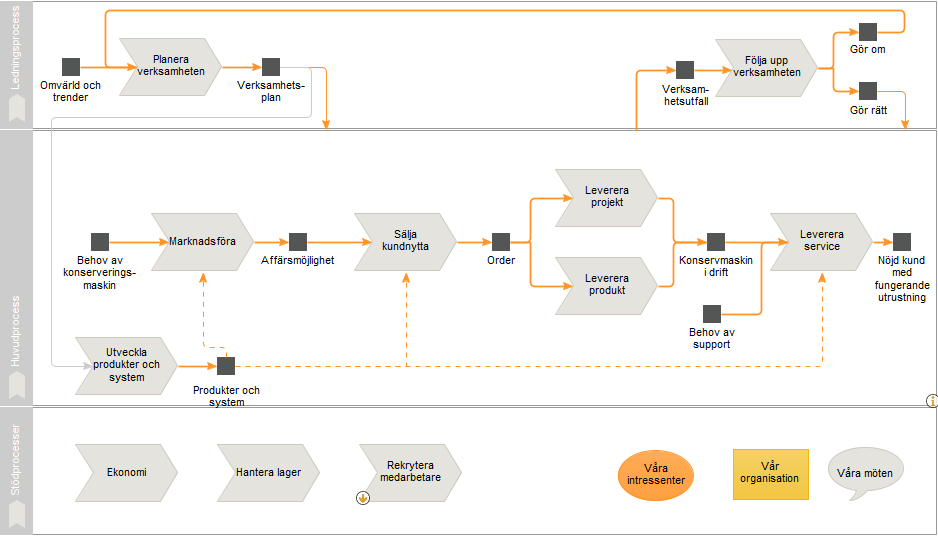

Exempel: Ramobjekt i en huvudprocesskarta

I en huvudprocesskarta används ofta ramobjekt för att gruppera processer på olika nivåer.

• Ledningsprocess innehåller styrande processer och beslut.
• Kärnprocess innehåller verksamhetens värdeskapande processer.
• Stödprocess innehåller processer som stödjer verksamheten.

Genom att använda ramobjekt blir det enkelt att se vilka processer som tillhör respektive område samtidigt som modellen förblir överskådlig.
